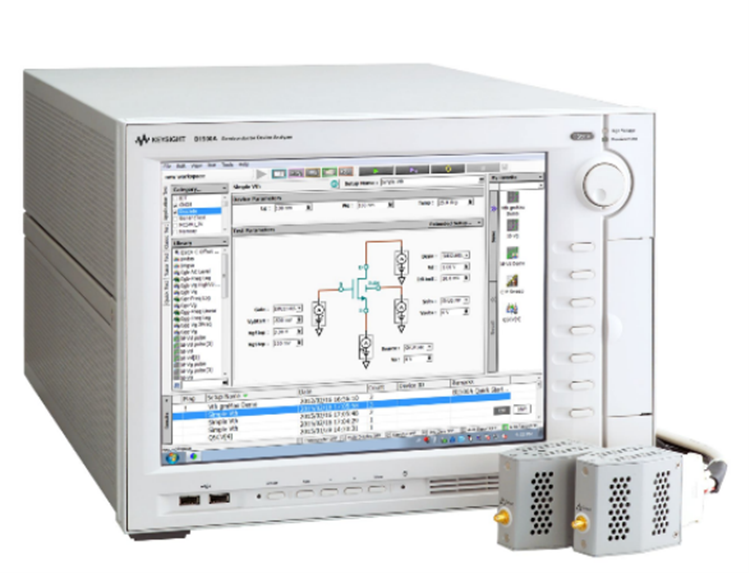

仪器名称：半导体器件参数分析仪  仪器型号：B1500A

产地：                 美国                   生产厂家：Keithley

购买日期：        2023.4                 分类标签：电学测试

联系人：           于慧慧                  联系电话：010-62334725

放置地点：      鼎新楼601

主要规格及技术指标：

（一）直流和脉冲IV测量B1511B 中等功率源表模块（MPSMU）：

1. 高达 100 V/0.1 A；

2.最小分辨率 10 fA/0.5 μV；

3.ASU 选件用于 0.1 fA 和 IV/CV 切换

（二）电容测量 B1520A 多频率电容测量单元（MFCMU）：

1. 频率范围为 1 kHz 至 5 MHz；

2. SMU 和 SCUU 提供 25 V 内置直流偏置和 100 V 直流偏置

（三）超快速脉冲和瞬态IV测量B1530A 波形发生器/快速测量单元（WGFMU）：

1. 用于波形生成的 10 ns 可编程 分辨率；

2. 200 MSa/s 高速测量；

3. 10 V 峰峰值输出

主要功能及特色：

1.人工突触器件：脉冲Id-Vg、脉冲Id-V；

2. 双极晶体管：Ic-Vc、二级管、Gummel曲线图、击穿和电容等；

3. 存储器：Vth、电容、耐久性测试等；

4.CMOS晶体管：Id-Vg、Id-Vd、Vth、击穿、电容和QSCV。
